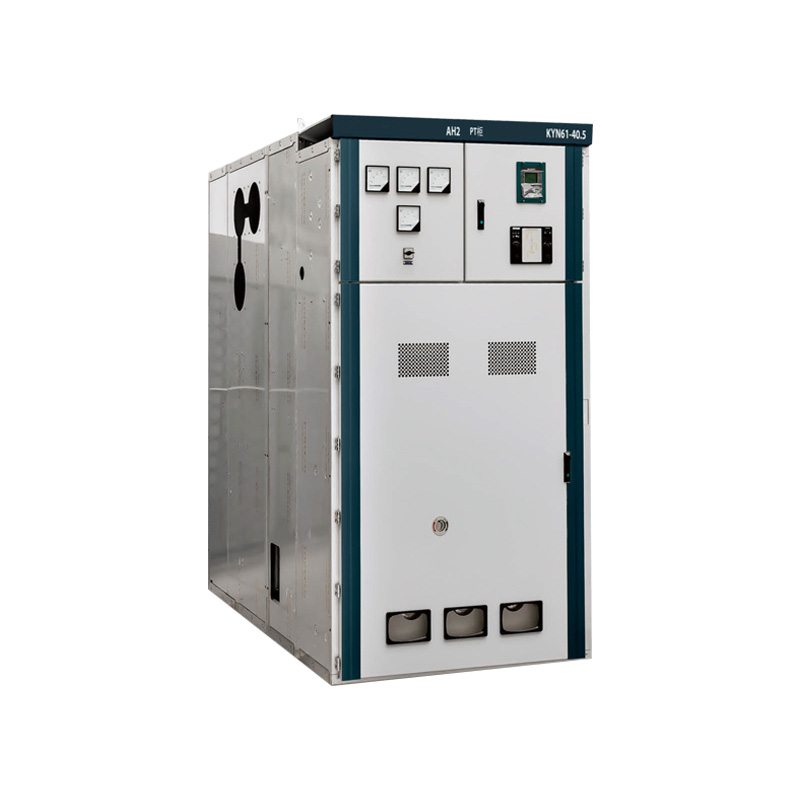

高壓開關柜的面板相關按鈕、開關介紹

高壓開關柜控制面板有關按鍵、電源開關

這兒關鍵詳細介紹重合閘、吸合旋紐，重合閘、吸合銷釘，及其儲能技術按鍵的原理。

（1）儲能技術電源開關與儲能技術顯示燈：

將儲能技術電源開關轉動到“開”位，儲能技術電動機得電，剛開始儲能技術。當儲能技術完畢時，行程開關將儲能技術電動機關閉電源，儲能技術顯示燈調亮。

（2）髙壓高壓斷路器重合閘、吸合旋紐與重合閘、吸合銷釘：

儲完能之后，將轉換開關旋至“重合閘”位，合閘線圈得電，隔離開關重合閘。一樣基本原理，隔離開關合完閘之后，將轉換開關旋至“吸合”位，吸合電磁線圈得電，隔離開關吸合。

留意：這兒的重合閘、吸合數據信號全是差分信號，也不維持。

大伙兒會問：“這一重合閘、吸合銷釘有什么作用？”。

從下面的電路設計圖能夠 看得出，實際上這一銷釘便是個聯接片。把銷釘拆下來，微機保護設備就沒法對隔離開關開展維護重合閘、維護吸合實際操作。

AC380V開關電源L、N，源自前邊詳細介紹過的三相五線柜變電器，QF是空氣漏電開關，SA是三擋切換開關（1和2接入是就地吸合。在中間是“遠處”，即由微機保護設備操縱。1和3接入是就地重合閘），DL是高壓斷路器內輔助觸點。

微機保護設備是怎樣對髙壓高壓斷路器開展重合閘、吸合操縱的？

基本原理如上圖例：微機保護設備在一切正常應用時，按住控制面板上的“重合閘”按鍵，保護設備輸出數據信號，使A11與A12接線端子通斷，再根據重合閘銷釘，使合閘線圈得電，隔離開關重合閘。假如在機器設備運行全過程中，微機保護設備檢驗到常見故障（如果電流量、高溫等），則輸出數據信號，使接線端子A09與A10通斷，根據吸合銷釘，使吸合電磁線圈得電，隔離開關吸合，進而維護用電量機器設備。
