電纜分接箱的結構性能特點和試驗標準及要求

構造特性特性

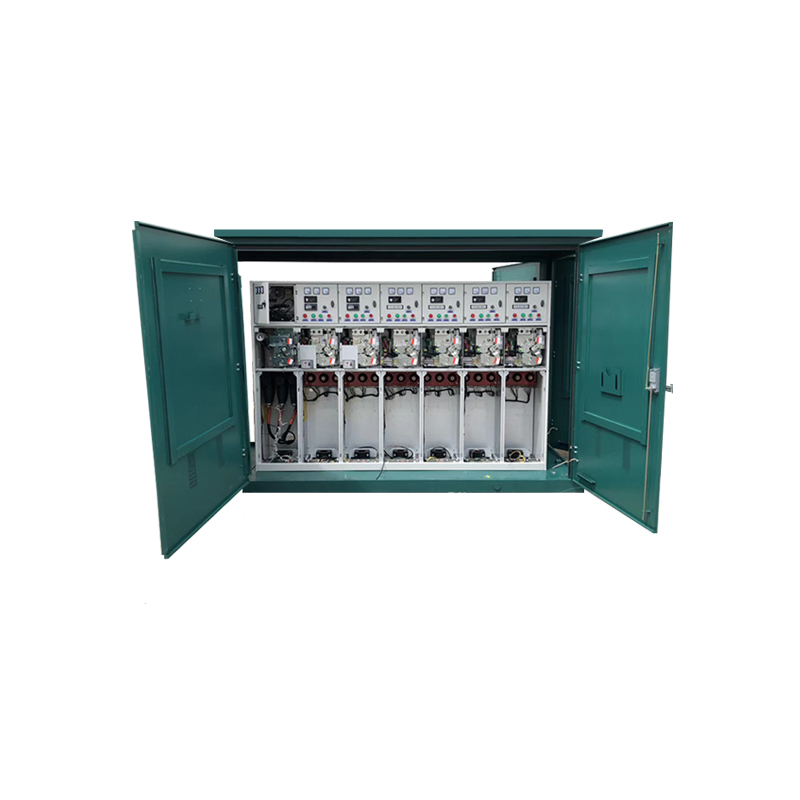

電纜分接箱是室外高壓斷路器機器設備，因而務必具有防水防雨、防銹處理、自然通風排熱、防止觸電、防盜和安裝維護保養便捷等作用。室外電纜分接箱，其殼體兩邊下邊設立百葉窗簾（內焊Φ1鋼絲網片）進氣口；在殼體機蓋設立通風口，掩藏于頂檐下邊，機蓋為氣體隔層式雙層構造；殼體基座設立拆式擋板、電纜線進出口貿易和通風口，可避免 動物進到。

那樣產生由上而下的熱對流氣體，使殼體具備優良的隔熱保溫、自然通風、防水防雨實際效果。在外面表層顯著部位噴漆顯眼的“高壓危險”警示文本和警示標記。防盜鎖選用地腳螺栓加執手鎖的防止觸電、防偷盜的雙向防護措施。箱里在顯著部位安置出入電纜線的感應起電顯示儀表。

為有利于路線的維護保養、維修，提升 運作方法的協調能力，降低路線斷電時間，可將高壓負荷開關與有關的電纜終端頭配件聯接而變成帶電源開關的電纜分支箱。電源開關可立即分?jǐn)嘭?fù)載電流量，提升 供電系統的可信性。

全絕緣層、密封式、全工作狀況。不在危害主網運作的標準下，完成地區斷電維修。能夠 替代一部分環網柜，減少工程預算。配備免維護保養SF6高壓負荷開關。具有一般電纜分接箱的所有技術性特性。

實驗規范及規定

依據最新版本的IEC標準和國家行業標準（GB）開展實驗。實驗中，務必遵照并實行以下額外規定和IEC的補充說明。要求的新項目、方式 開展實驗,而且各類實驗結果合乎本技術標準書相對條文的規定。

1、型式檢驗

1.1絕緣層實驗：a）雷擊沖擊性交流耐壓試驗b)直流交流耐壓試驗

1.2升溫實驗升溫實驗須按GB/T11022規范開展。

1.3主回路電阻精確測量

1.4主控制回路和接地裝置控制回路的動、熱平穩實驗

1.5防水等級查驗

1.6內部燃弧實驗

1.7地震災害實驗

2、原廠實驗

2.1根據GB3804、GB16926要求新項目開展實驗，出示加工廠原廠規范。

2.2每一配件都會生產廠內開展原廠實驗，實驗新項目：a)構造查驗b)機械設備實際操作和機械設備特點c)主控制回路的直流交流耐壓試驗d)控制電路和輔助控制回路的交流耐壓試驗e)主回路電阻精確測量

3、當場實驗依照江蘇供電公司“電氣設備工作交接和保護性實驗技術規范”有關新項目和規范實行。
